一、智慧黑板产品简介

基于对教学传统方式的尊重，又融合当下最先进的人机交互技术和信息互联网技术，教育公司团队推出了具有全新的智慧黑板产品，无论从产品研发理念，还是产品功能特色上，都满足师生们对于黑板的全部需求与想象力。

智慧黑板产品是一款教育行业史无前例的革命性智能互动教学设备，它集智能粉笔书写、电容多点触控、手势智能识别、超高清智能显示、音箱无线扩声系统、无线互动投屏系统、远程会议系统、双系统主机于一体化，智能创新，实现教室“All In One”的完美智能终极目标。

智慧黑板产品可以一键从黑板切换到触摸屏，并通过软件平台能以互动的方式呈现教学内容（如：PPT、视频、图片、动画等），丰富的互动模板能把枯燥的教学素材变为交互性好、视觉冲击强的互动教学课程，通过触控黑板的表面进行交互，简单、人性化的交互操作，将人与互动教学内容有机地连接起来，让师生之间产生更多课堂互动。丰富的人机互动方式结合视听上的感官，让教学和学习过程不再枯燥。师生之间更多互动，帮助学生加深对知识的记忆和学习。

智慧黑板产品搭载专业双驱动平台教学软件，在功能上涵盖了触控互动、智能识别控制、多媒体教学和粉笔书写，将传统教学黑板和可感知的互动黑板无缝对接。用户可完成普通黑板书写、云黑板书写、批注、绘画、课件演示、多媒体娱乐以及电脑操作，直接打开智能终端设备即可轻松演绎精彩的互动课堂。

智慧黑板整体介绍

1.智慧黑板产品场景应用图

智慧黑板产品系列是一款完美取代传统推拉式绿板、电子白板的高科技新型教育产品，是智慧教育生态系统的终端入口；

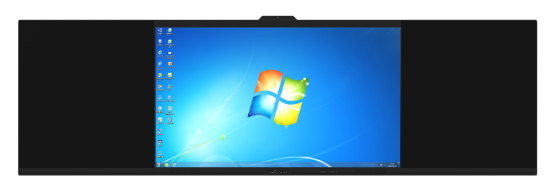

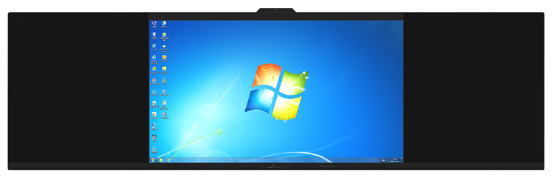

智慧黑板产品正面显示为一个由三块拼接而成的平面普通黑板，可以在上面用各种笔书写，支持普通粉笔、液态水笔、无尘粉笔书写；

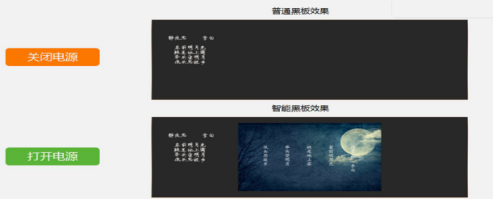

当打开电源时，中间一块显示出液晶的显示画面，可以进行触摸互动，而手势识别触摸熄屏时，显示画面隐形，又显示为一个普通黑板的表象，可以在上面进行书写；

智慧黑板主要技术特点

1、产品整体性效果佳

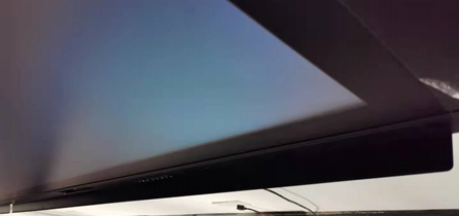

智慧黑板产品拼接缝隙仅为0.5mm，可以提供给老师与传统黑板相同的书写体验；

智慧黑板产品采用无锐角设计，外观层次感专利设计，安全可靠美观。

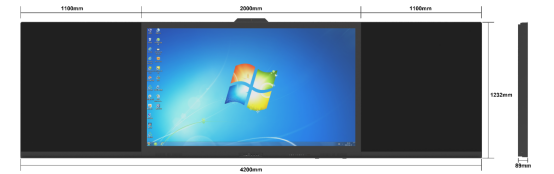

智慧黑板产品尺寸：4200mm*1232mm*89mm；符合《国家书写板安全卫生要求规定》（GB28231-2011）的相关要求；

智慧黑板产品材质采用抗氧化合金材料以及自身结构设计，整机散热性更好，采用风道对流散热设计方案；

2、教学书写综合效果最佳

独特的圆弧式粉笔槽，内卡式限位专利设计。

书写效果佳，笔锋较好，附着力好，板书清晰，体验行业最佳。

产品结构：两侧书写板采用分体结构粉笔板书设计；

书写面材质表面采用微瓷处理工艺，出厂表面覆透明保护膜，每块书写区域尺寸1232mm（高度）*1100mm（长度）*89mm（厚度）；

书写黑板面铅笔硬度8H无痕(莫氏)，表面可吸附磁片，表面黑色，无裂纹、无流痕、无气泡等缺陷、细腻平整、书写流畅，字迹清晰、易擦拭;

书写黑板面光泽度：光泽度6﹪，没有明显眩光，色调柔和、时尚美观，学生任何角度都能正常观看，可视效果极佳，有效的保护师生的视力健康。

书写黑板面表面粗糙度Ra 1.3um，具备很强的易写性，用普通粉笔手感流畅、摩擦力适度，笔记均匀、线条明显。

书写黑板表面具有抗磨损特性，通过线性磨耗测试，干摩与湿摩测试沾色等级达到4-5级，使用寿命较长；

书写板边框材料：采用高强度铝合金，氧化工艺，外框包边设计，颜色为黑色；拐角采用无锐角包角设计；

书写板边框具有卡口式限位设计，保证与智慧黑板触摸屏拼接较平整，无凹凸，用户长期书写不变形；

安全性：下侧边框具有固定墙体安装设计，避免被晃动或者破坏；

安装方法：隐形安装、没有外露的挂接件，美观时尚。

3、多点电容触控技术应用

智慧黑板采用高端电容触控芯片，高压稳定抗干扰，最先进的电容触控技术，手指轻触式多点（20点触控）互动体验，支持多种手势切换、缩放和旋转功能；

智慧黑板采用多点书写技术：能在 Windows 自带画图软件中实现多点书写，触摸屏满足连接 Windows 操作系统（win10）的电脑外部设备时正常无障碍使用。连续响应速度5ms。触摸有效识别2毫米；

支持屏幕窗口下拉，用户可以自定义下拉窗口比例，便于用户多场景化的使用。

1mm书写触控精度，报点率高，原笔迹交互体验，增加抗共模干扰算法，解决行业电源共轴弊端难题；

智慧黑板触控模组具有自动感应识别功能，消除感应迟钝状态，达到与手机同等灵敏度效果，表面大量积水仍可正常触控，使用寿命：无数次；

智慧黑板触控模组通过UV、高低温老化权威机构检测试验；触控模组通过RoHS相关检测认证。

4、全贴合工艺技术

用户在书写教学时，智慧黑板能够实现粉笔与液晶屏0mm距离，老师在液晶屏上书写的触感与黑板一样。而这一特性，普通黑板并不能实现，由于其显示屏非完全贴合，粉笔尖与液晶屏距离为8mm，老师在写板书的过程中经常还没有碰到黑板，就已经在板面上留下印记，完全失真。

全贴合智慧黑板不存在缝隙，没有水雾、水汽存在，也没有空气层的杂光干扰，所以光影偏差为0mm，这让黑板色彩呈现更艳丽，学生坐在角落里也可以看的很清晰，达到真正的178度广视角效果，体验更好。

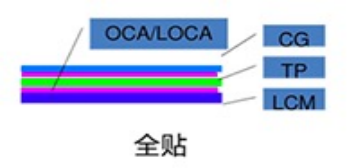

技术背景：全贴合由于TP与OC中有光学胶填充，透光率更高，显示效果更清晰；从整体结构来看，光学胶使TP与OC之间的连接更加固定，整体结构稳定性及强度好，并具有防尘防水性。

在教育装备市场竞争激烈、产品同质化严重的当下，教育坚持自主创新，采用全贴合技术，将智慧黑板的液晶屏与触控玻璃完全贴合，做到0mm空气层。通常这种完全贴合的工艺，利用的电容触控技术精准度和灵敏度比较高，市面上的很多厂商达不到这个技术水平，大多选择了边框贴合的方式连接触摸表面和LCD面板。而也是由于边框的存在，导致了触摸表面和LCD面板之间形成了2-4mm的空气层，光线一经穿过空气层，将产生多次折射，给学生带来视觉误差。

5、行业最先进音箱扩声系统

智慧黑板采用独特专利声学设计，双低音+高音，大音腔，大功率20*2，低失真率；支持手动系统设置高低音调节声效功能。

与智能无线麦克风音频无缝接入，教室无线扩声授课，一师一麦，人声更棒，低音强劲，中高音亮丽，2.4G音频传输，人声扩音效果佳，识音距离远，有效抑制啸叫，开机即可以正常授课使用；（可选配）

无线麦克风具有音量调节、液晶显示功能，音质清晰，人声穿透力强，不限教室数量限制，无对频、多套使用时串频现象，有效课堂扩声教学应用，减轻老师的教学负担。（可选配）

6、超高清智能显示技术

智慧黑板液晶显示尺寸:86英寸，采用工业级A规液晶面板,4k超高清显示；对比度:5000:1，色温:10000K，亮度:450cd/㎡，响应速度:7.8ms，单屏物理分辨率:3840*2160（1:1 Map点对点2160P显示）；

系统软件支持图像降噪，动态补偿手动设置功能。

首创立方高色域光学材料技术，护眼无蓝光，守护健康，色彩艳丽，HDR高对比度，MEMC运动补偿，光学能量转化率提高20%，突破行业技术瓶颈。

7、防眩光工艺、安全性能等级高、视力保护

智慧黑板表面防眩光玻璃+自主研发纳米涂层，保证超大可视角度，且有效过滤有害光线；防护钢化玻璃，防暴、防刮擦、抗击打，无锐角设计，对学生细致入微的安全；

智慧黑板表面纳米复合镀层工艺:将有害光源进行过滤；纳米状态颗粒将光源处物体进行漫反射处理；纳米状态颗粒既可以透光又可以书写；

智慧黑板表面采用纳米技术将玻璃光滑的表面做成表面为 300 纳米至 400 纳米的微颗粒，达到以下几种状态：

1) 白板水笔书写功能，粉笔书写功能

2) 高光过滤技术，将对眼睛有害的光源过滤掉 85%，使得画面变得更加柔和。

3) 形成表面防眩光技术，无法在表面形成反射影像，不影响可视画面。

4) 表面采用耐书写技术，采用水笔书及粉笔写对黑板表面永久性无损伤。

5) 任何角度无反光，在教室内的任何角落，学生都能清晰的看到黑板上的内容。

6) 智慧黑板采用特殊的纳米处理工艺，无反光，无偏色，硬度高，可达到缓解视力疲劳，保护视力的作用。

8、智能双系统、接口多元化设计

强大的华为Hisilicon芯片核心，播放流程更清晰，画质更给力；升级嵌入式安卓系统；

支持windows和安卓双系统，安卓系统硬件配置四核core-A55处理器，内存2G，存储32G EMMC，系统版本Android V9.0，安卓系统支持白板教学，多屏互动，视频展台，教学资源等软件应用功能。智慧黑板产品可实现 Android 与 Windows 系统多系统间的无缝互动切换；

智慧黑板可选择支持多种传感器（兼容环境控制理念设计），环境光动态监测、系统温度监测、全通道智能识别等功能；

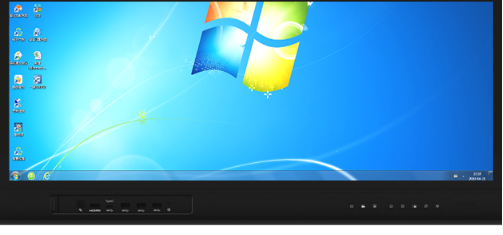

智慧黑板接口：RS232*1路，HDMI*2路，USB*2路，输出接口：同轴输出*1路，下端可见接口要求：VGA*1路，RJ45输入*1路，YPbPr*1路，AV*1路，AUDIO*1路，耳机输出*1路，Touch USB out输出接口*1路， AV OUT*1路；前置接口要求：TYPE-C,全通道USB3.0*3路，HDMI IN*1路，光感 *1路，Touch USB out输出接口*1路。

智慧黑板支持系统检测内存系统、存储系统、触控系统、光感系统、内嵌电脑、屏温监控的当时使用状态，用户可以一键调取系统侦测，便于黑板设备安全稳定管理。

智慧黑板具有屏幕安全保护功能，支持读取USB存储设备解锁，支持开机或者休眠屏幕锁，支持打开选定的应用需解锁功能，支持触摸功能屏蔽锁，保证无关人士非法自由操作。

智慧黑板能感应并自动调节屏幕亮度来达到在不同光照环境下的不同亮度显示效果，此功能可自行开启或关闭，达到智能护眼保护效果。
